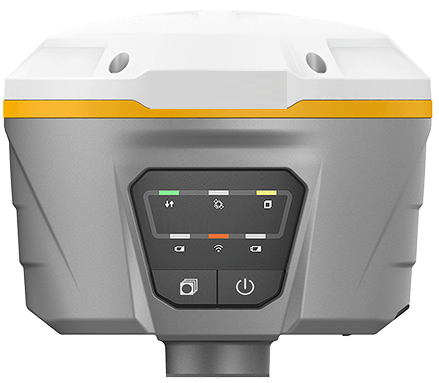

SG5000 GNSS高精度差分源
產品簡介
SG5000 GNSS高精度差分源采用多模多頻的RTK算法，目前已支持GPS+BDS+GLONASS三系統八頻點信號，可升級Galileo信號;集成電臺，GPRS，藍牙，WIFI，存儲等模塊于一體，使得接收機結構精致簡約，小巧輕便，體積極小，重量極輕的GNSS接收機；智能信號跟蹤技術適應更加惡劣復雜多變的使用環境；全面兼容國內外主流數據報文、網絡、電臺等協議；雙電池設計保證持久續航；工業IP67級防水防塵、堅固抗摔。
技術特點
l 雙電供電 無間測量
采用了智能雙電池設計，可根據電池狀況智能切換供電模式，支持熱拔插，兩塊電池輪流工作，為一整天高強度測量持久續航。
l 靜態空間 無憂存儲
8GB存儲空間，支持多星系長達3年數據存儲，并且支持4線程不同采樣間隔數據同時存儲。
l 防水透氣 無懼冷凝
在經常性熱脹冷縮的工作環境中，可以及時通過防水透氣膜將水分子排出，避免在設備內部產生冷凝性積水。
l 電子氣泡 無需右手
電子氣泡感應運動狀態，居中穩定自動測量。
l 語音提示 無視即知
連接，確定，記錄數據，實時提醒，放心作業
應用領域
SG5000可廣泛應用于高精度測繪、測量、機械控制、系統集成、精準農業、勘探、交通、海洋、港口、氣象、科研、大專院校等行業的高精度差分定位服務。
規格參數
接收機特性 | 衛星跟蹤 | 576通道，北斗全星座主板 |
操作系統 | LINUX操作系統 | |
防水透氣膜 | 有 | |
初始化時間 | 5s③ | |
初始化可靠性 | >99.99% | |
接收機外觀 | 外觀 | 流線型圓柱體 |
按鍵 | 1個電源鍵、1個切換鍵 | |
指示燈 | 1個衛星燈，1個差分信號燈，1個靜態數據燈，1個wifi指示燈，2個電源燈 | |
標稱精度① | 靜態精度 | 平面精度：±(2.5+ 0.5×10-6×D) mm |
RTK精度 | 平面精度：±(8 + 1×10-6×D) mm | |
單機精度 | 1.5m | |
碼差分精度② | 平面精度：±(0.25 + 1×10-6×D) m | |
電氣化參數 | 主機功耗 | 3.2W |
電池容量 | 3400mAh*2*7.4V=50.32Wh | |
電池技術 | 雙電池智能供電系統 | |
電池工作時間④ | RTK模式12小時，可外接直流電，雙電池電源自動切換 | |
外接電源 | (9-36)V DC | |
物理特性 | 尺寸 | 14.1cm×12.0cm |
重量 | 1.29kg | |
材質 | AZ91D鎂合金 | |
工作溫度 | -45℃~+75℃ | |
存儲溫度 | -55℃~+85℃ | |
濕 度 | 100%無冷凝 | |
防水防塵 | IP68級 | |
沖擊震動 | IK08級 | |
防跌落 | 抗2米自由落體跌落 | |
數據通訊 | I/O接口 | 1個外置UHF天線接口 |
1個七針LEMO數據口，支持供電，差分數據輸出 | ||
1個mini USB數據傳輸口，支持USB數據下載，U盤升級功能 | ||
1個micro SIM卡槽 | ||
差分格式 | RTCM2.X、RTCM3.X、CMR、CMR+、CMRx、RTCA | |
內置電臺 | 功率：0.1W-2W可調 | |
網絡模塊 | 支持移動GSM/TD-SCDMA/TDD-LTE、聯通GSM/WCDMA/TDD-LTE/FDD-LTE、電信TDD-LTE/FDD-LTE三網制式，三大運營商均可支持。 | |
Wi-Fi | 802.11 b/g/n，具有Wi-Fi熱點功能，任何智能終端均可接入接收機； | |
藍牙 | BT 4.0，向下兼容BT2.x，協議支持Win/Android/iOS系統 | |
靜態存儲 | 存儲格式 | HCN、RINEX |
存儲空間 | 標配8GB存儲器，支持空間保護 | |
存儲方式 | 4進程同時存儲 | |
下載方式 | 即插即用的USB FTP遠程推送+本地一鍵下載 HTTP下載 | |
數據輸出 | 輸出格式 | NMEA 0183、PJK平面坐標、二進制碼 |
輸出方式 | BT/Wi-Fi/RS232/電臺 | |
內置網頁 | 查詢功能 | 查詢接收機狀態及設置信息 |
設置功能 | 接收機工作模式，通訊方式，靜態采集，數據輸出等 |
注：
①精度和可靠性會受到多路徑、障礙物、衛星幾何位置和大氣條件等外界條件影響而變，建議把儀器架設在開闊、無明顯電磁干擾和多路徑環境的地方。基線長于30公里時候需要精密星歷，可能需要長達24小時的觀測時間，才能達到高精度靜態規范的指標。
②取決于提供碼差分數據的系統性能。
③可能受大氣條件、信號多路徑、障礙物和衛星幾何位置的影響。
④電池工作時間因不同工作模式、電池壽命和外界溫度而不同。
